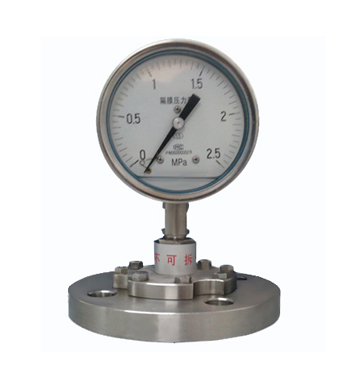

产品描述
隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及须***避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。
结构原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
产品参数
1、温度特性：
由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
2、精度等级：1.6级；2.5级
3、测量范围（Mpa)螺纹连接式：~0.1~0/0~60/0~100
法兰连接式：~0.1~0/0~25
卡箍卫生型：~0.1~0/0~2.5
4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽添加(Ta)及氟塑料 (F4)。
5、内部填充工作液：(1)硅油 ；(2)根据客户需求填充
6、工作条件：
(1)温度：环境温度-20~+55℃；被测介质温度-20~+55℃
(2)工作压力：静负荷：用至测量上限值的3/4
(3) 交变负荷：用至测量上限值的2/3
(4) 短时压力：用至测量上限值
7 、连接尺寸
(1)螺纹连接：M20*1.5(G3/8″ G1/2″)
(2)法兰连接：
A.机械工业部标准JB81-94《平焊钢法兰》
B.化学工业部标准《耐酸平焊钢法兰》
C.根据用户需求定制
8、仪表外径：φ60mm；φ75mm；φ100mm；φ150mm
9、仪表执行标准JB/T8624-1997
