压力变送器

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：xj****生产流水线，充足的备货，缩短了交货期！

电话：021-66875077 17316332559

传真：021-66875077

QQ：2433513866

邮箱：shlyyb@126.com

1151/3351GP	压力变送器
	代码	量程范围KPa
	2	0-0.125～1.5
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
	9	0-3450～20680
	0	0-6890～41370
		代码	输出
		E	4-20mA
		S	智能式
			代号	结构材料
				法兰和接头		排气/排液阀	隔离膜片	灌充液体
			22	316不锈钢		316不锈钢	316不锈钢	硅油
			23	316不锈钢		316不锈钢	哈氏合金C
			24	316不锈钢		316不锈钢	蒙乃尔
			25	316不锈钢		316不锈钢	钽
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	钽
			44	蒙乃尔		蒙乃尔	蒙乃尔
				代号	选项
				M1	0-100%线性指示表
				M2	LED显示表
				M3	LCD显示表
				B1	管装弯支架
				B2	板装弯支架
				B3	管装平支架
				D1	侧面泄放阀在压力室上部
				D2	侧面泄放阀在压力室下部
				不注	1/2NPT锥管螺纹接头
				C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
				d	隔爆型EXdⅡBT4 EXdIICT6
				i	本安型iaⅡCT6

压力变送器技术参数：
    精度等级：0.25级基本误差±0.25%
    非线性误差：0.3级≤±0.3%FS
    滞后误差：≤±0.3%FS
    输出特性：
    ①0-10mA输出，负载电阻0-1.5KΩ
    ②4-20mA输出，负载电阻0-600Ω
    ③恒流输出内阻大于10MΩ
    ④二线制4-20mA输出：标准供电DC24V

防爆标志：（RPT-Ⅲ）：Exia Ⅱ CT4-6

压力变送器主要特点：

1、压力变送器具有工作可靠、性能稳定等特点；

2、专用V/I集成电路，外围器件少，可靠性高，维护简单、轻松，体积小、重量轻，安装调试极为方便；

3、铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用；

4、4-20mA DC二线制信号传送，抗干扰能力强，传输距离远；

5、LED、LCD、指针三种指示表头，现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质；

6、高准确度，高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的综合性温度漂移、非线性进行精细补偿。

压力变送器主要性能：

    1、使用被测介质广泛，可测油、水及与316不锈钢和304不锈钢兼容的糊状物，具有一定的防腐能力；
    2、高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高；
    3、体积小、重量轻、安装、调试、使用方便；
    4、不锈钢全封闭外壳，防水好；

5、压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。

压力变送器选型事项：

    1、变送器要测量什么样的压力：先确定系统中要确认测量压力的高值，一般而言，需要选择一个具有比值还要大1.5倍左右的压力量程的变送器。这主要是在很多系统，特别是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。
    2、什么样的压力介质：要考虑的是压力变送器所测量的介质，黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果介质对316不锈钢没有腐蚀性，那么基本上所有的压力变送器都适合对介质压力的测量；如果介质对316不锈钢有腐蚀性，那么就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触，从而起到保护压力变送器，延长了压力变送器的寿命.
    3、变送器需要多大的精度：决定精度的有：非线性、迟滞性、非重复性、温度、零点偏置刻度、温度的影响，精度越高，价格也就越高。每一种电子式的测量计都会有精度误差，但是由于各个国家所标的精度等级是不一样的。
    4、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补范围时，可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作，变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移；二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/-X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时复杂的一部分。
    5、需要得到怎样的输出信号：mV、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号。是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备，采用mA输出的变送器为经济而有效的解决方法，如果需要将输出信号放大，采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号，采用mA级输出或频率输出。如果在RFI或EMI指标很高的环境中，除了要注意到要选择mA或频率输出外，还要考虑到特殊的保护或过滤器。
    6、选择怎样的励磁电压：输出信号的类型决定选择怎么样的励磁电压。许多放大变送器有内置的电压调节装置，能够得到的一个工作电压决定是否采用带有调节器的传感器，选择传送器时要综合考虑工作电压与系统造价。
    7、是否需要具备互换性的变送器：确定所需的变送器是否能够适应多个使用系统。一般来讲，这一点很重要。尤其是对于OEM产品，一旦将产品送到客户手中，那么客户用来校准的花销是相当大的。如果产品具有良好的互换性，那么即使是改变所用的变送器，也不会影响整个系统的效果。
    8、变送器超时工作后需要保持稳定度：大部分变送器在经过超时工作后会产生“漂移”，因此很有必要在购买前了解变送器的稳定度，这种预先的工作能减少将来使用中会出现的种种麻烦。
    9、变送器的封装：变送器的封装，尤其往往容易忽略是它的机架，然而这一点在以后使用中会逐渐暴露出其缺点。在选购传送器传一定要考虑到将来变送器的工作环境，湿度如何，怎样安装变送器，会不会有强烈的撞击或振动等。
    10、在变送器与其它电子设备间采用怎样的连接：是否需要采用短距离连接，若是采用长距离连接，是否需要采用一个连接器。

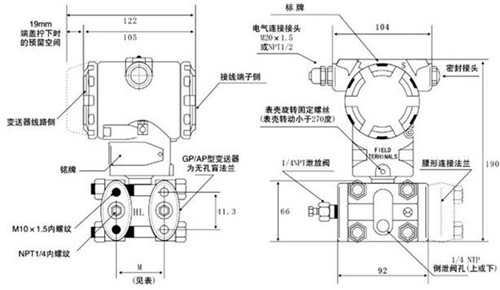

产品安装图及使用须知：

图一：

安全事项：
    当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；
    禁止测量与不锈钢不相兼容的介质；
    确保电源供电电压符合探头供电要求，电源的正、负与产品的正、负接线对应，确保压力源高压力在该产品的量程范围内；
    在压力测量过程中，应缓慢加压和卸压，避免瞬间加至高压或降至低压；
    在拆卸探头时确保设备已断开压力源，以免介质喷出发生事故;
    本产品非防爆，在防爆区使用会引起严重的人身伤害和重大的物质损失；
    传感器属于精密器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免造成产品损坏。
    售后服务：
    产品在保修期内经本厂技术人员检测属于质量问题本公司承担全部费用；
    请在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性的，有毒的，致癌的或具有辐射性的物质；
    请保存好保修卡和合格证，维修时随同产品一同返回；
    如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本司维修时
    请附带以下信息：
    现场环境描述
    故障现象
    收货地址与联系方式
    常见故障分析与排除：

故障现象	原因分析	排除方法
变送器无输出信号	变送器未供电接线错误	给变送器按接线图正确供电
在压力恒定时输出不规则跳变	变送器外壳未接地现场射频干扰较强未使用屏蔽线缆	使用屏蔽线缆且屏蔽层接地变送器外壳与大地可靠连接
变送器未接压力时对应输出值不正确	变送器未工作在其要求的环境下	将变送器移到规定的环境下工作或采取措施使环境符合要求
变送器输出与测量压力不符	供电电压不正确外接负载过大	使供电电压为 9-36VDC 调整外接负载

    若故障现象不属上述范围，请与我公司售后服务取得联系。
    产品储存：
    变送器属于精密仪器，应存放在干燥通风常温的室内环境。
