DLK-1单相可控硅触发器概述

DLK系列新一代电力控制仪表

采用日本岛电Shimadcn调压电路。

数字显示输出功率百分比，触摸式按键操作。

光电隔离同步采样，相比传统变压器采样电器，拥有更高的抗干拢能力。

输入信号0~10Ma/4~20mA通用，含软启动功能。

专业开关电源解决方案，采用美国仙童公司Fairchild专用开关芯片。

本系列仪表适用于单向可控硅反关联交流调压或单相半波、单相全波整流电器以及双向可控硅交流调压电路，可与我公司2000系列数显、8000系列智能调节仪等具有0~10mA或4~20MA连续电流输出的温控仪表组成各类电力热自动控制系统。

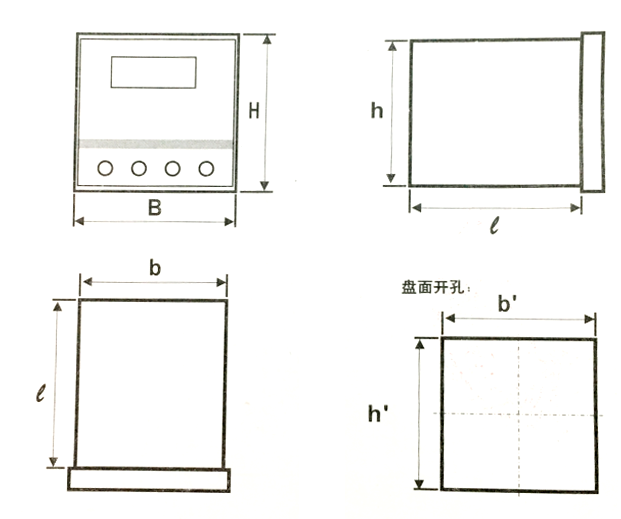

DLK-1单相可控硅触发器外形和盘面开孔尺寸表

DLK-1单相可控硅触发器主要技术参数

输入信号：0~10MA或4~20MA

输入阻抗：约200Ω（0~10MA）

          约150Ω（4~20Ma）

脉冲输出：幅值≥4V(20Ω负载)

          单脉冲宽度≥200US;调制脉冲列宽度≥90º频率10K HZ

导通角：不小于150º

手操限幅：0~100%

软启动：一般约为30S,另有要求可按需定制。

电   源：220VAC(380VAC)±10% 50HZ±1与主回路同步

功   耗：阻性5VA;感性7VA

重   量：约0.6KG

配用可控硅：KP50A~500A

配用整流管：ZP50A~500A

DLK-1单相可控硅触发器产品型号表示

DLK-1单相可控硅触发器安装注意事项

（1）仪表正常工作环境

     大气压力：86-106KPA

     环境温度：0~50度

     相对温度：45-85%RH

（2）安装时应注意以下情况

     环境温度的急剧变化可能引起的结露，会导致严重的短路事故。

     腐蚀性、易燃气体、水、油、化学品烟雾或蒸气污染。

     过多的灰尘、盐份和金属粉未

     直接震动或冲击主体结构

     空调直吹、阳光直接照射、热辐射积聚之处。

（3）安装进程

     按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔

     多个仪表安装时，左右相邻两孔间的距离应大于25MM,上下相邻两孔间的距离应大于30MM

     将仪表嵌入盘面开孔内

     在仪表安装槽内插入安装支架

     推紧安装支架收紧螺钉，使仪表与盘面结合牢固

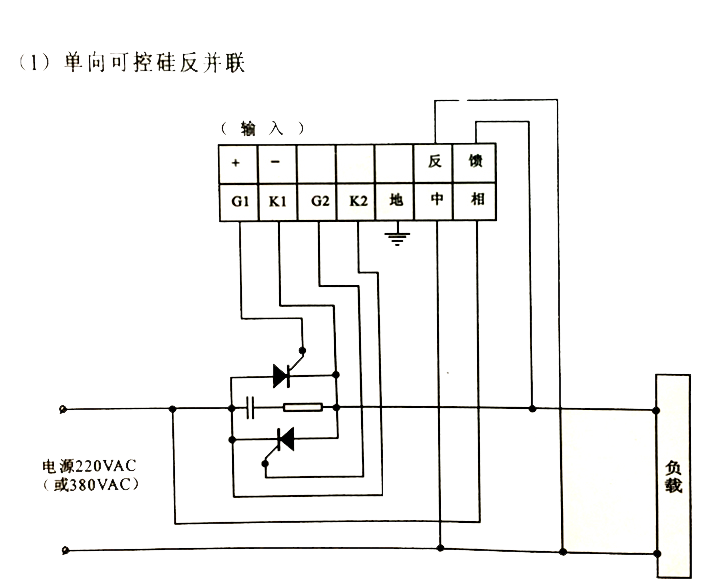

DLK-1单相可控硅触发器接线

附件：
