概述
    文丘里喷嘴的压力损失比较小，它的长度比文丘里管短。文丘里喷嘴主要用于大口径、低静压，现场直管段距离很短的气体流量测量。文丘里喷嘴可有效地提高溶液的循环和搅拌，并且无需使用昂贵且效率低下的空气搅拌便可使容器底部和顶部的液体成份混合均匀，不***能有效促使溶液成份混合均匀，而且只需小功率的泵来完成大容量溶液的搅拌和循环，从而节省能耗。

文丘里喷嘴能使小型泵的循环流率提高4：1的比率，有效防止沉淀，实现溶液的均匀混合。

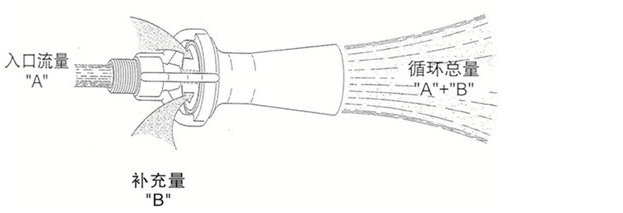

混流喷嘴是根据Berboulli射流引力原理，采用合理的几何曲面参数设计而成，它和泵 、管路一起共同构成完整的液体喷射搅拌系统。工作时，液体在泵压力作用下进入混流喷嘴并达到高速运动，通过流体动量交换，在引导口周围形成低压区域，由于区域的压力差以及液动量作用于被吸引液体，使之高速工作射流和被吸引流体共同以1：4流体输量进入混合扩散段喷射出来，达到溶液无空气混合搅拌。

文丘里喷嘴结构形式

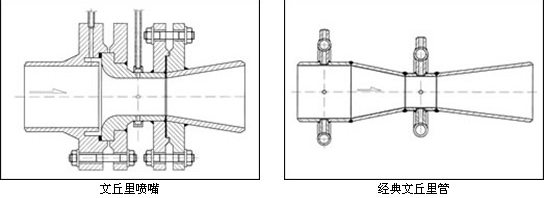

    文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成，其取压方式为上游取压口为角接取压，下游取压口为喉部取压，具体结构见下图。
    文丘里喷嘴扩散段的扩散角Ψ≤30°，扩散段的长度L对流出系数无影响，但影响其压力损失，可以像经典文丘里管一样，把文丘里喷嘴截尾。
