概述
    内藏式文丘里管主要是针对工业企业中大管径、低流速、大流量各类气体进行流量测量，具有***特的结构设计，并在国家大型要点风洞实验室进行实流标定。可广泛用于石油、化工、冶金、电力等行业大管径流体的控制与计量。
适用范围
    1、 公称直径：圆形管道：350mm≤DN≤4000mm
                  矩形管道：350mm×350mm≤DN≤4000mm×4000mm
    2、 介质温度：t≤450℃（大于450℃时，订货时请注明）
    3、 公称压力：PN≤6.4MPa
    4、 稳定度：±10Pa
    5、 精度等级：0.5级，1级，1.5级
主要特点
    1、 对流体产生的阻力小、能耗低。
    2、 差压大、精度高、测量范围宽。
    3、 稳定性好，有平滑的差压特性。
    4、 因其***特的结构，长期使用不易发生堵塞现象。
    5、 安装方便，便于维护。
    6、 要求的前直管段比标准节流装置短，约前1.5D，后0.5D
结构形式

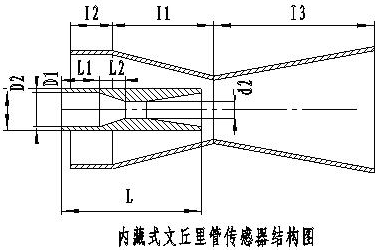

     文丘里管道结构示意图见图
