概述
    均速管亦称阿牛巴、笛管。均速管是在皮托管测速原理的基础上发展而来的，由于压损小、制造成本低、安装维护方便，各国都有广泛适用。
工作原理
    均速管的测量原理是将整个圆截面分成多个单元面积相等的圆环（中间为圆）。均速管的检测杆是一根中空的金属管。
适用范围
    1、 公称压力：25mm≤DN≤6000mm
    2、 公称压力：PN≤25MPa
    3、 介质温度：t≤650℃
    4、 精度等级：1级，1.5级，2.5级
结构形式

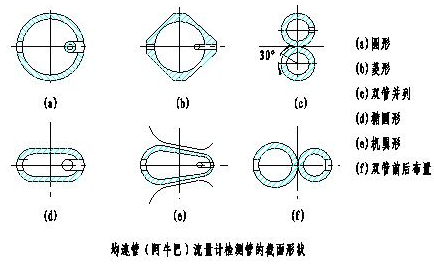

    均速管是检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。检测杆的截面形状见下图：

理论基础
     均速管流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

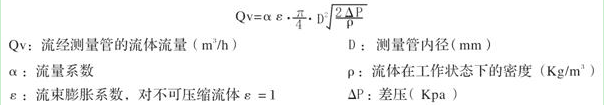

    它的流量计算公式为：

安装要求
    1、 安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

注：*D为管道标称直径，所给出数据为距离第二个弯头的长度。

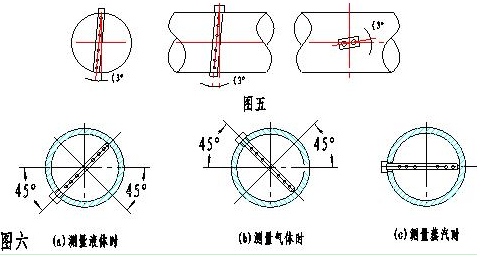

    2、 检测杆插入位置的角度允许偏差范围见图五。
    3、 对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图六：
    4、 管道上开孔尺寸Φ40。
    5、 补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。
