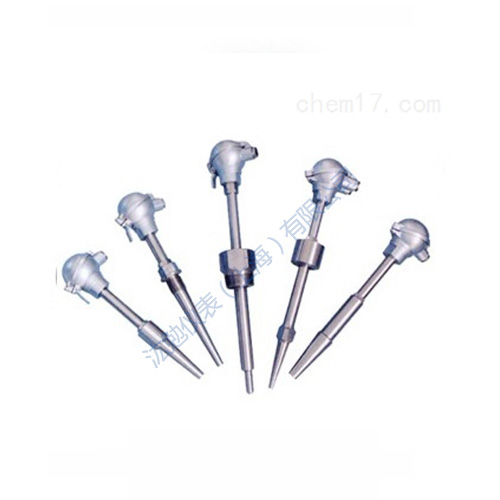

工业用装配式不锈钢接线盒热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

□工作原理

    热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上指示出热电偶说产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

□主要技术指标

    ●温度测量范围和允许误差

●热响应时间

    在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间成为热响应时间，T0.5表示。

●热电偶公称压力

    一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不***与保护管材料、直径壁厚有关，还与其结构形式，安装方式、置入深度以及被测介质的流速和种类等有关。

●热电偶***小置入深度

  应不小于其保护管外径的8~10倍（特殊产品列外）。

●热电偶绝缘电阻（常温）

    常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106KPa。

    a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ·m。

         即：Rr·L≥100MΩ·m     L＞1m

         式中：Rr-热电偶的长度，m。

    b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ

●上限温度绝缘电阻

    热电偶的上限温度绝缘电阻应不小于下表规定

□型号表示
