一、概述

限流孔板设置在管道中用于限制流体的流量或降低流体的压力。LG-XLB型限流孔板根据国家标准GB2624、HG/T 20570、GD2000、GD87等标准设计制造。

二、测量原理

流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。
    限流孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。

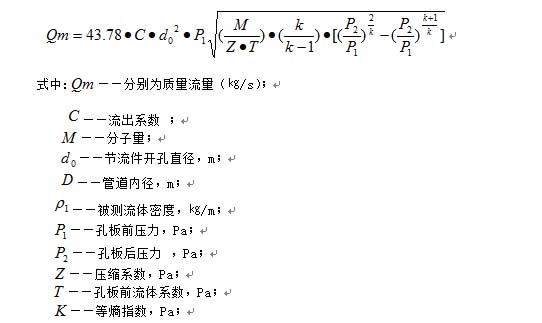

流量计算公式：

三、用途

1、工艺物料需要降压的场合。

2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。

3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。

4、需要降压以减少噪声或磨损的地方，如放空系统。

四、主要技术参数

1.公称直径：10mm≤DN≤500mm

2.公称压力： PN≤42Mpa

3.工作温度：-50℃≤t≤550℃

4.级数：单级、多级

5.孔数：单孔、多孔

6.精度：1级，1.5级，2级

7.连接方式：焊接、法兰连接

8. 参照标准：GB2624、HG/T 20570、GD2000、GD87

五、结构形式

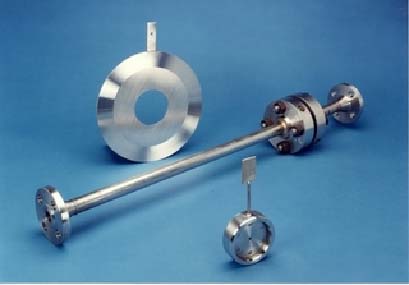

限流孔板的结构与标准孔板结构相同，如图所示

六、型号标记方法：LG-XLB-DN□  限流孔板

LG——基本型号；- XLB——限流孔板

DN□——公称通径（㎜）例如DN200，为公称通径200㎜。

选型要点：

⑴   气体、蒸汽

为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力（P₂）不能小于板前压力（P₁）的55%，即P₂≥0.55P₁，因此当P₂<0.55P₁时，不能用单级，要选择多级，其级数要保证每级后压力大于孔板前压力的55%。

⑵  液体
a、当液体压降小于或等于2.5MPa时，选择单级孔板。
b、当液体压降大于2.5MPa时，选择多级孔板，且使每块孔板的压降小于2.5MPa。
